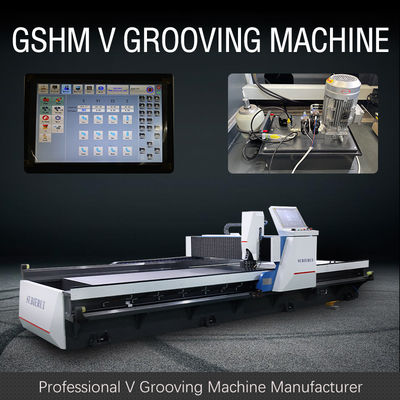

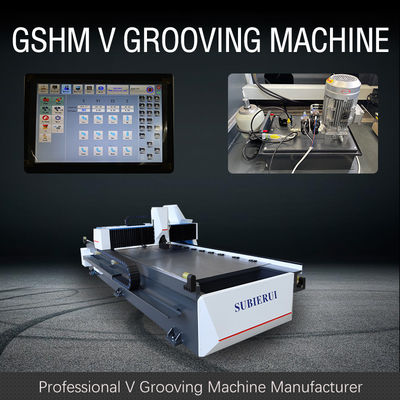

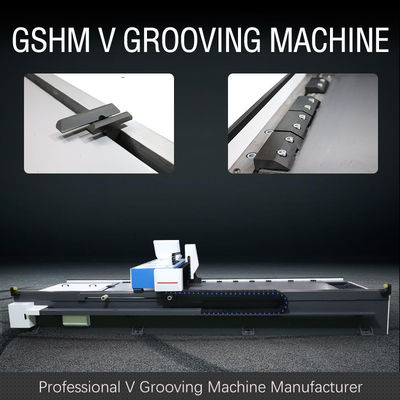

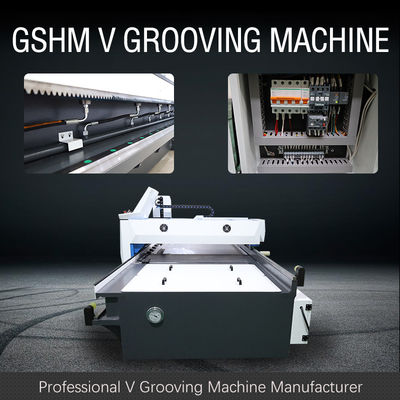

دستگاه شیار CNC V با سرعت بالا با هیدرولیک برای صنعت دکوراسیون استیل - مدل 1225
سیستم ساده و هوشمند
با توجه به قطر داخلی یا بیرونی وارد شده پس از خم شدن، سیستم به طور خودکار فاصله شکاف را هنگام پردازش محاسبه می کند و پس از خمش، ظرفیت و عرض ورق مورد نیاز، نقشه طرح دو بعدی را نمایش می دهد.آسان برای کار، آسان برای یادگیری و درک، کاهش تقاضا برای استعدادها و کاهش هزینه های نیروی کار.
دستگاه شیار زنی افقی با سرعت بالا GSHM یک تجهیزات شیار زنی حرفه ای V است که برای کلیه صفحات فلزی مانند صفحات فولادی ضد زنگ، صفحات مسی، صفحات آلومینیومی، صفحات گالوانیزه و غیره قابل استفاده است.شیاربندی v یک فرآیند کمکی برای تشکیل خمش ورق است.در خط خمشی که ورق نیاز به خم شدن و فرم دهی دارد، از کاترهای مخصوص برای برش شیارهای V شکل استفاده می شود تا خم شدن و شکل گیری مواد آسان باشد و R خارج از زاویه خمش به حداقل برسد و سپس خم شده و با دستگاه خم کن یا دستی شکل می گیرد، پردازش با این روش تکمیل می شود و الزامات ظاهری محصول را برآورده می کند.عمق، عرض و زاویه شیار V شکل را می توان با سرعت تغذیه و شکل ابزارهای برش در حین ماشینکاری تضمین کرد.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1250 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 2500 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 5 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 8 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y1 | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X | 5.5 | کیلووات |
| محور Y1.Y2.Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 4400 | میلی متر |
| عرض | 2000 | |||
| ارتفاع |
1550 |
|||
