دستگاه شیار زنی اتوماتیک هیدرولیک برای تزیینات و تزیینات منزل - مدل 1560
ویرایش تصویر بصری
برای گرافیک های پیچیده، به ویژه زمانی که هر دو طرف صفحه نیاز به پردازش دارند، گرافیک های دو بعدی را می توان مستقیماً با دست ترسیم کرد، به صورت بصری و شهودی برنامه ریزی کرد و آستانه عملیاتی در همان زمان کاهش می یابد.

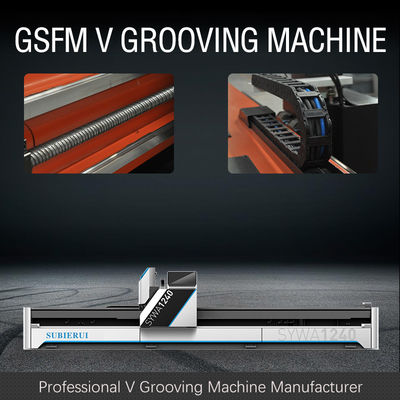

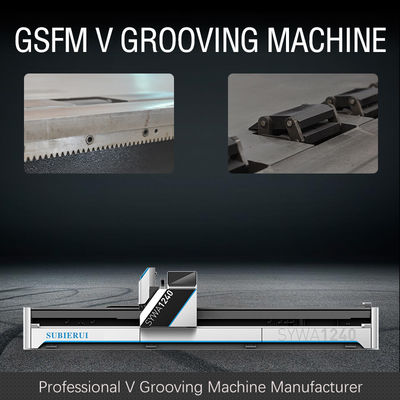

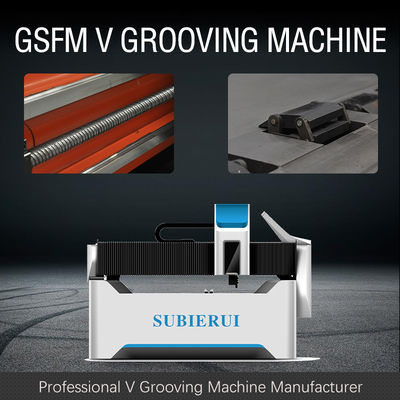

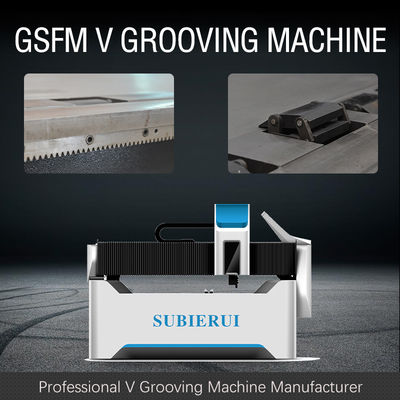

دستگاه شیار زنی افقی با سرعت بالا GSFM یک تجهیزات شیار زنی حرفه ای V است که برای تمام صفحات فلزی مانند صفحات فولادی ضد زنگ، صفحات مسی، صفحات آلومینیومی، صفحات گالوانیزه و غیره قابل استفاده است.شیاربندی v یک فرآیند کمکی برای تشکیل خمش ورق است.در خط خمشی که ورق نیاز به خم شدن و فرم دهی دارد، از کاترهای مخصوص برای برش شیارهای V شکل استفاده می شود تا خم شدن و شکل گیری مواد آسان باشد و R خارج از زاویه خمش به حداقل برسد و سپس خم شده و با دستگاه خم کن یا دستی شکل می گیرد، پردازش با این روش تکمیل می شود و الزامات ظاهری محصول را برآورده می کند.عمق، عرض و زاویه شیار V شکل را می توان با سرعت تغذیه و شکل ابزارهای برش در حین ماشینکاری تضمین کرد.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1500 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 6000 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 5 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 10 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y1 | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X | 5.5 | کیلووات |
| Y1 | 3.0 | |||
| محور Y2.U،Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 7900 | میلی متر |
| عرض | 2580 | |||
| ارتفاع | 1550 | |||
