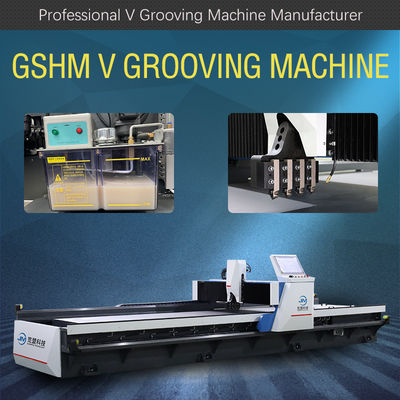

دستگاه برش شیار V برای درب کمد با فشار هیدرولیک
ویرایش تصویر بصری
برای گرافیک های پیچیده، به ویژه زمانی که هر دو طرف صفحه نیاز به پردازش دارند، گرافیک های دو بعدی را می توان مستقیماً با دست ترسیم کرد، به صورت بصری و شهودی برنامه ریزی کرد و آستانه عملیاتی در همان زمان کاهش می یابد.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1250 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 4000 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 5 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 8 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y1 | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X | 5.5 | کیلووات |
| محور Y1.Y2.Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 5900 | میلی متر |
| عرض | 2000 | |||
| ارتفاع | 1550 | |||
