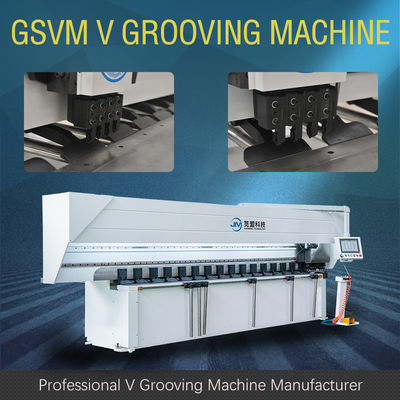

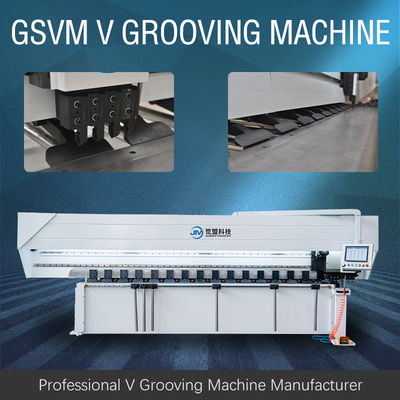

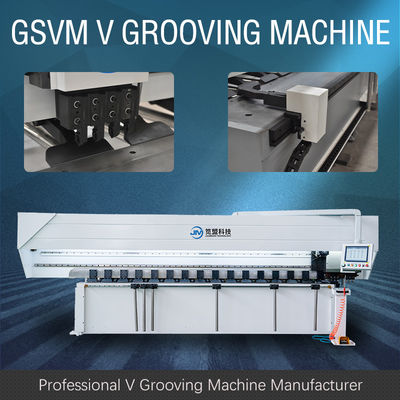

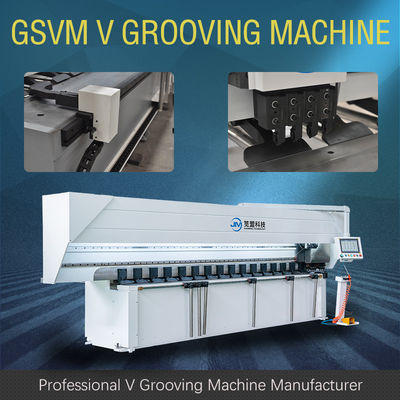

دستگاه برش شیار V عمودی برای قاب درب اتاق دوش
پایه ابزار شیار زنی GSVM v از 4 چاقو برای پردازش شیار "V" استفاده می کند، بنابراین مقدار برش به طور مساوی توزیع می شود تا تغییر شکل قطعه کار کاهش یابد.سیستم خنک کننده میکرو را می توان برای افزایش طول عمر ابزار و کاهش هزینه تولید انتخاب کرد.سطح نصب گیره ابزار جهانی می تواند نیازهای گیره ابزارهای مختلف را برآورده کند.ابزار فولاد سفید و ابزار آلیاژ قابل تعویض هستند.دستگاه انتقال حامل ابزار از یک ریل راهنمای خطی سنگین استفاده می کند، بنابراین دقت بالایی دارد.
خیر | نام | پارامتر | واحد | |
1 | حداکثرعرض ورق فلزی | 1500 | میلی متر | |
2 | حداکثرطول ورق فلزی | 4000 | میلی متر | |
3 | حداکثرضخامت (فولاد ضد زنگ) | 6 | میلی متر | |
4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
5 | حداقل فاصله V از لبه | 10 | میلی متر | |
6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
9 | وضوح در محور Y | 0.001 | میلی متر | |
10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
11 | وضوح در محور z | 0.001 | میلی متر | |
12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
13 | قدرت موتور | محور X | 5.5 | کیلووات |
محور Y،Z | 1.0 | |||
14 | ابعاد کلی | طول | 5700 | میلی متر |
عرض | 2600 | |||
ارتفاع | 2000 |
