دستگاه برش CNC V با دقت بالا برای دکوراسیون فولاد ضد زنگ با درایو هیدرولیک، مدل 1532
نمایش جلوه خمشی
بر اساس داده های ورودی، سیستم می تواند نمودار اثر خمشی را در زمان واقعی نمایش دهد تا از هدر رفتن مواد اولیه ناشی از خطاهای ورودی و حذفیات ورودی جلوگیری کند.

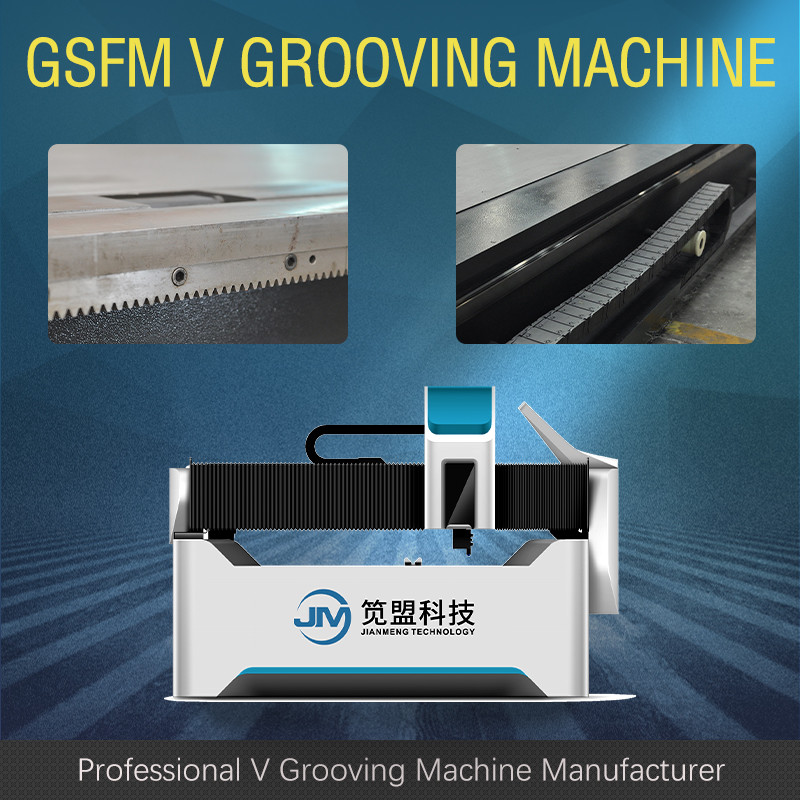

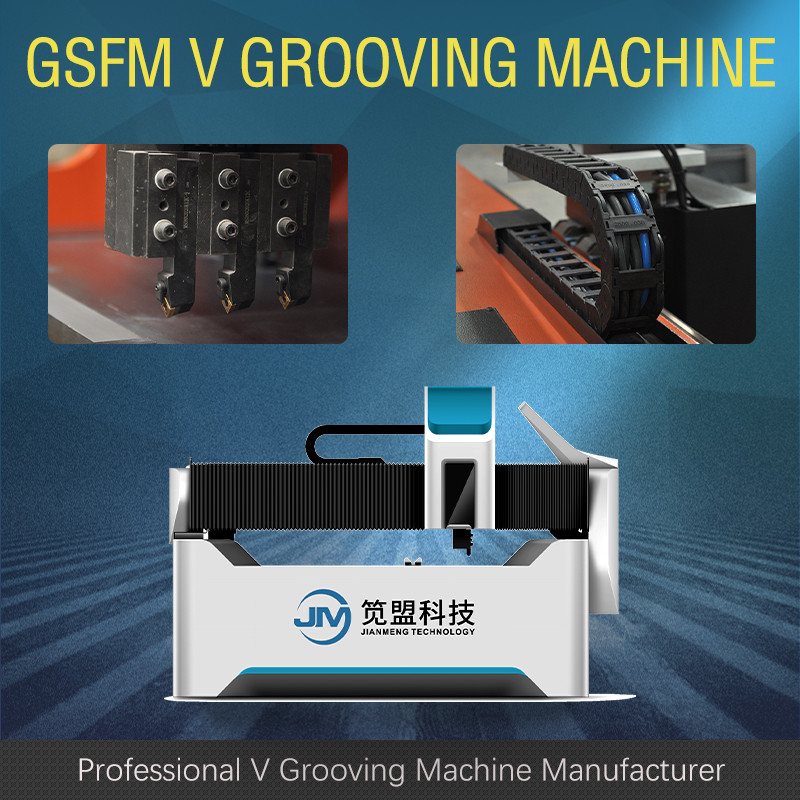

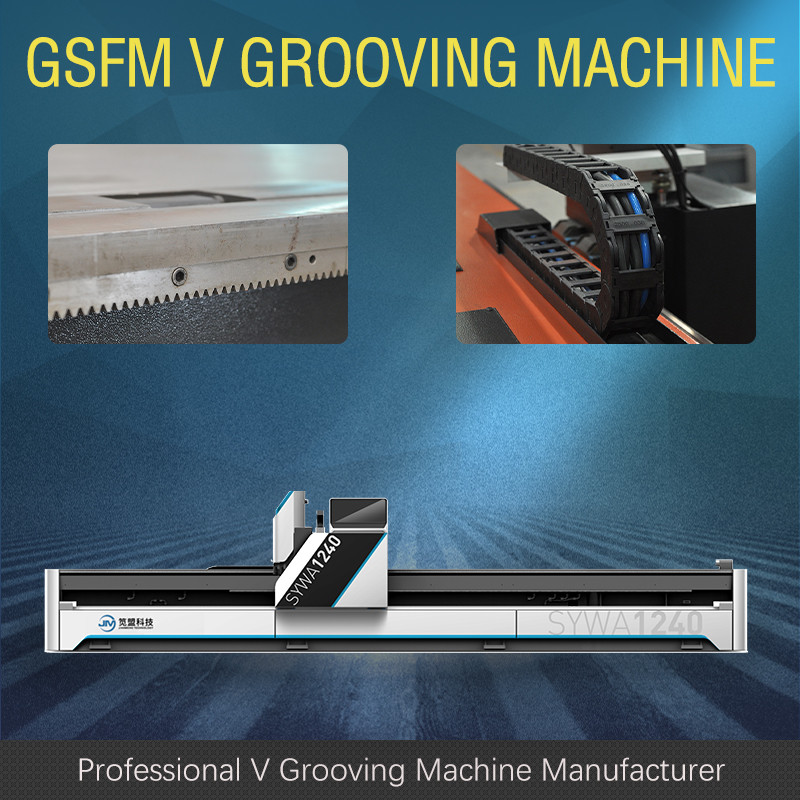

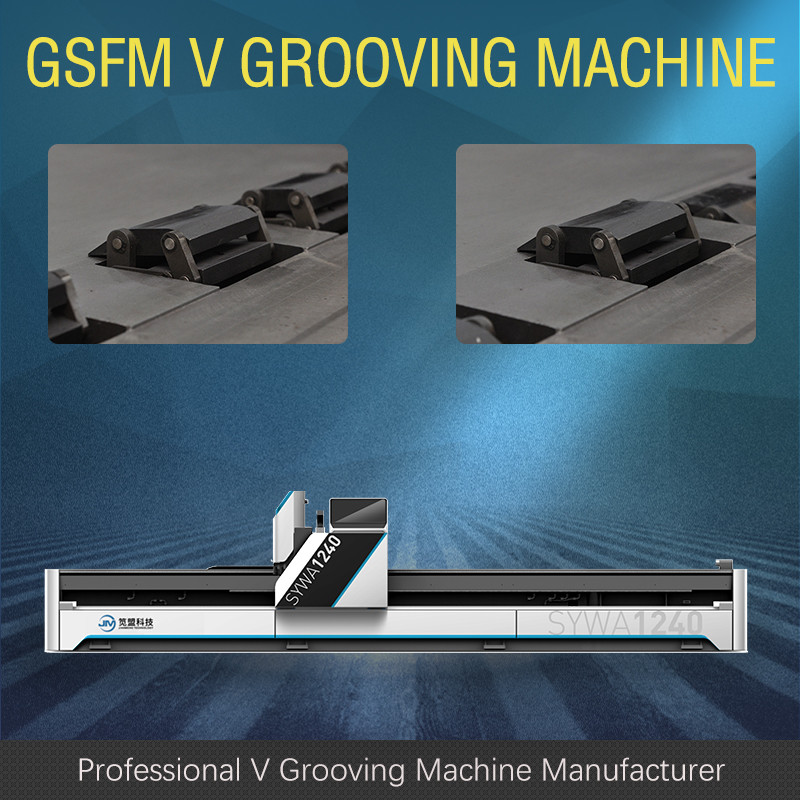

دستگاه شیار زنی افقی با سرعت بالا GSFM یک تجهیزات شیار زنی حرفه ای V است که برای تمام صفحات فلزی مانند صفحات فولادی ضد زنگ، صفحات مسی، صفحات آلومینیومی، صفحات گالوانیزه و غیره قابل استفاده است.شیاربندی v یک فرآیند کمکی برای تشکیل خمش ورق است.در خط خمشی که ورق نیاز به خم شدن و فرم دهی دارد، از کاترهای مخصوص برای برش شیارهای V شکل استفاده می شود تا خم شدن و شکل گیری مواد آسان باشد و R خارج از زاویه خمش به حداقل برسد و سپس خم شده و با دستگاه خم کن یا دستی شکل می گیرد، پردازش با این روش تکمیل می شود و الزامات ظاهری محصول را برآورده می کند.عمق، عرض و زاویه شیار V شکل را می توان با سرعت تغذیه و شکل ابزارهای برش در حین ماشینکاری تضمین کرد.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1500 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 3200 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 5 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 8 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X | 5.0 | کیلووات |
| U | 3.0 | |||
| محور Y1، Y2، Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 5100 | میلی متر |
| عرض | 2350 | |||
| ارتفاع | 1550 | |||
