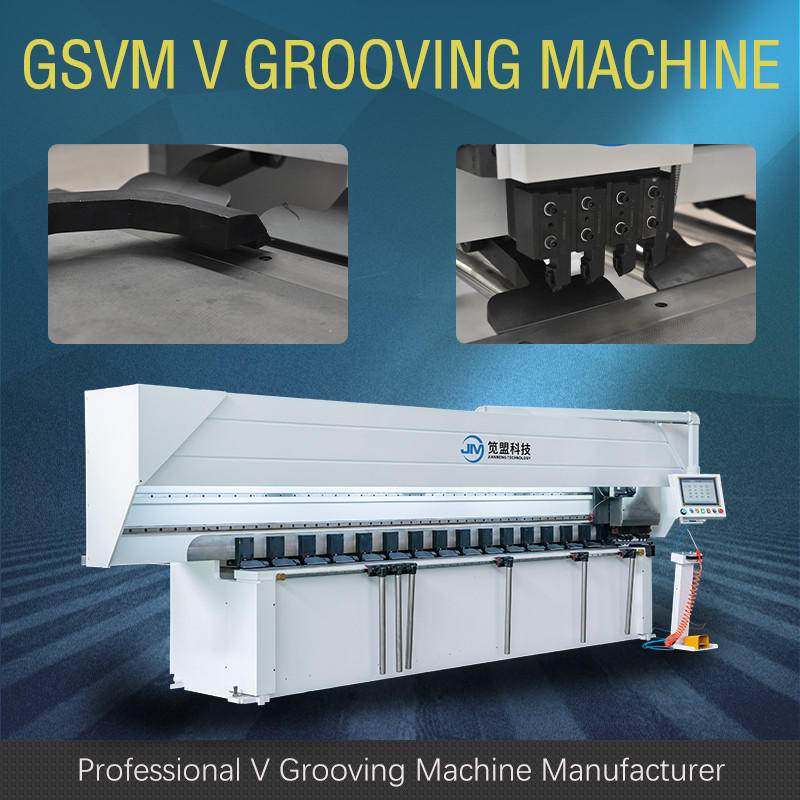

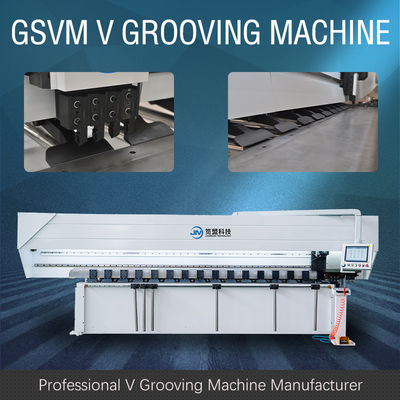

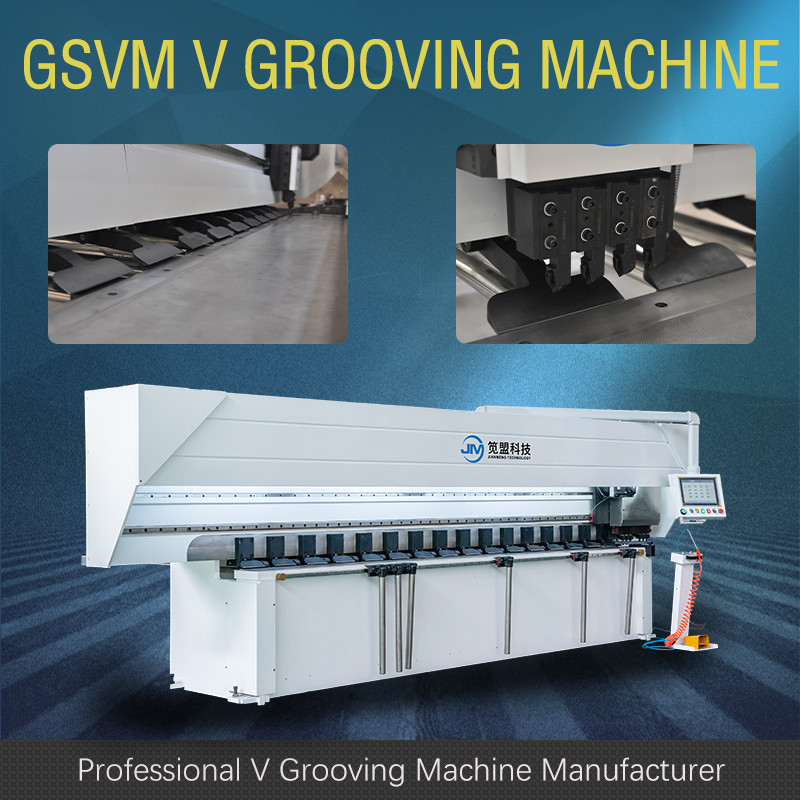

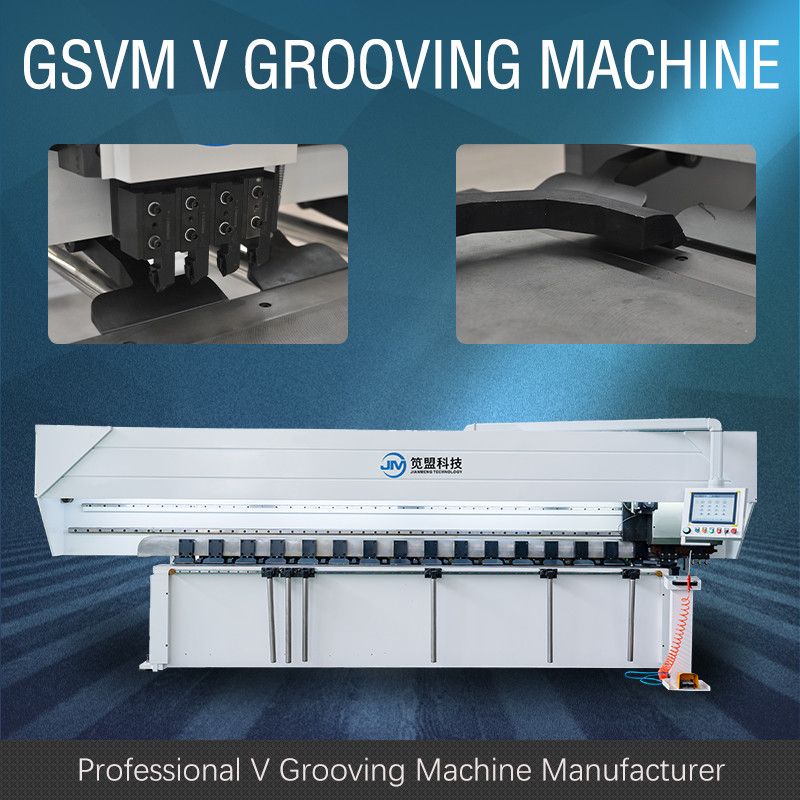

دستگاه برش ورق فلز CNC با دقت بالا برای پردازش فولاد ضد زنگ
تیر دستگاه شیار زنی سری V GSVM ثابت است، قطعه کار توسط مکانیزم تغذیه پشتی تغذیه می شود و میز کار از فولاد ابزار کربنی ساخته شده است.سختی میز کار 55-60HRC پس از کوئنچ سطح با فرکانس بالا (میز کار معمولی<30HRC) است که باعث می شود سختی میز کار بسیار بالاتر از فولاد ضد زنگ باشد.این مشکل علائم شیار ناشی از سختی کم میز کار مدل های سنتی را حل می کند، از صافی میز کار ≤ ± 0.03 میلی متر اطمینان می دهد و مشکل کاهش دقت شیار V شکل را به دلیل تغییر شکل شیار کاملاً حل می کند. میز کار، عمر سرویس تجهیزات افزایش یافته است.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1500 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 5000 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 6 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 10 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X | 5.5 | کیلووات |
| محور Y،Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 6700 | میلی متر |
| عرض | 2600 | |||
| ارتفاع | 2000 | |||
