ماشین برش ورق فلزی CNC برای تولید کنندگان مبلمان فلزی
ویرایش تصویری بصری
برای گرافیک های پیچیده، به ویژه زمانی که هر دو طرف صفحه نیاز به پردازش دارند، گرافیک های دو بعدی می توانند به طور مستقیم به دست کشیده شوند، به صورت بصری و بصری برنامه ریزی شوند،و در عین حال، آستانه کار کاهش می یابد..

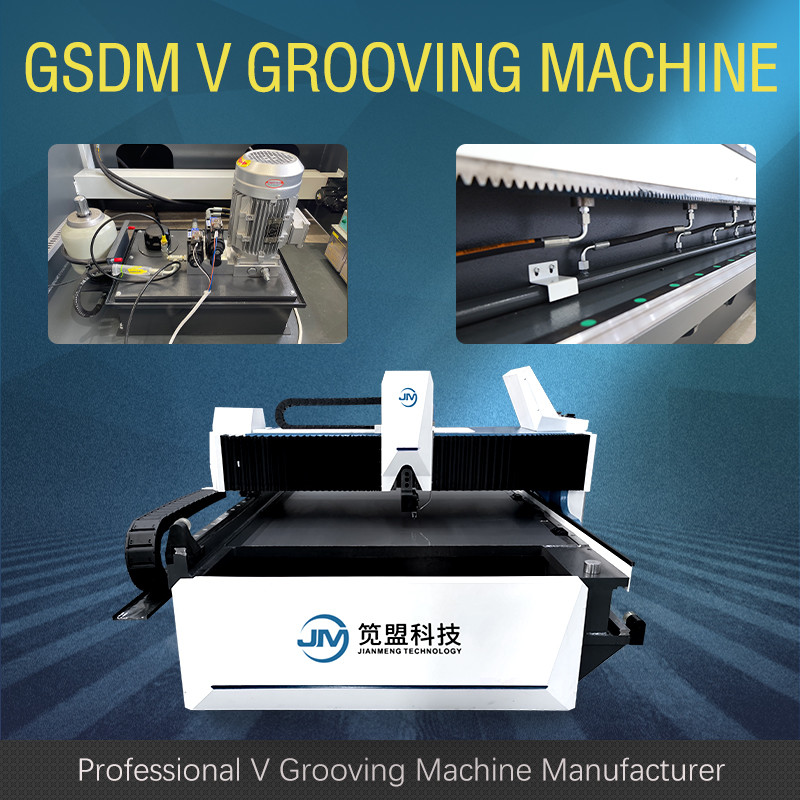

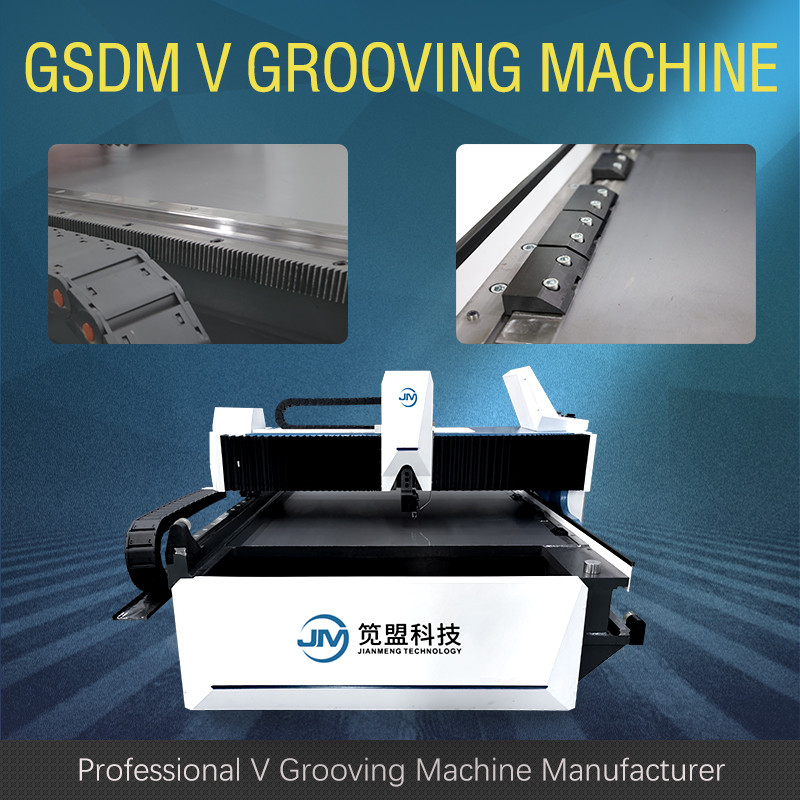

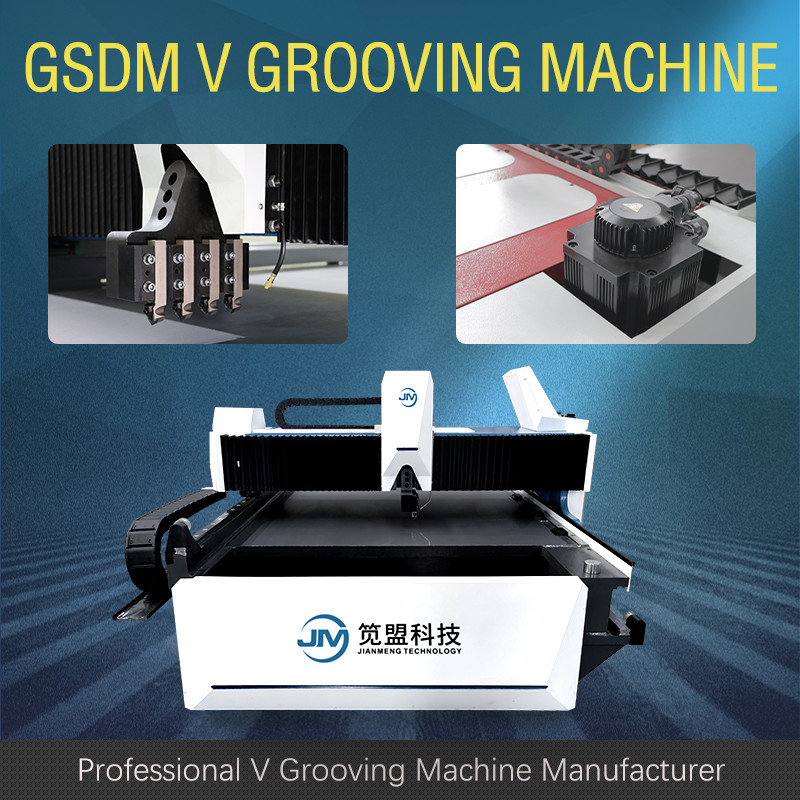

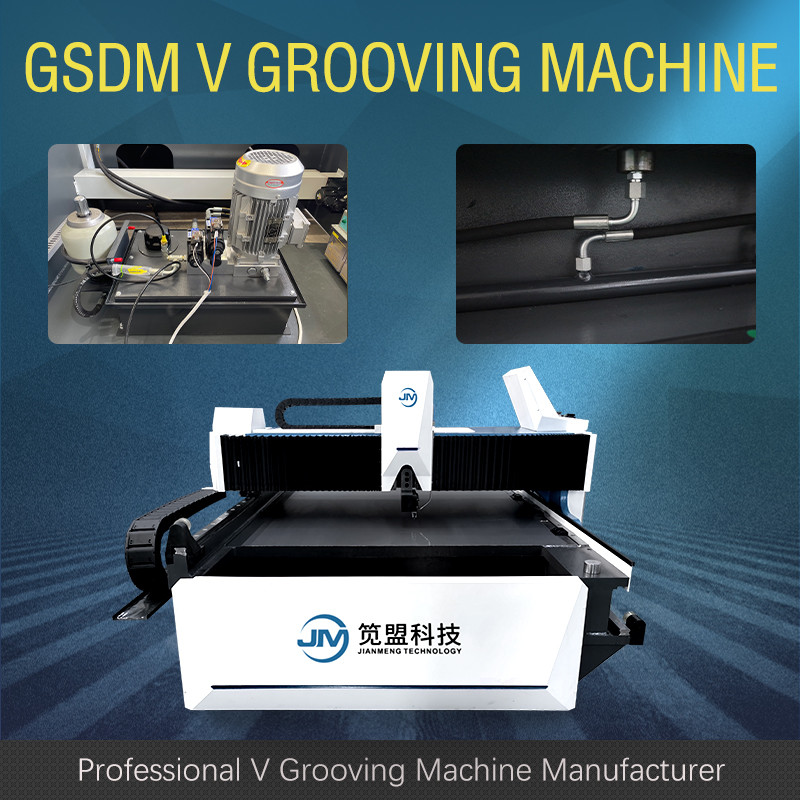

GSDM افقی دو درایو خط کشویی v ماشین یک حرفه ای v خط کشویی تجهیزات، که قابل استفاده برای تمام صفحات فلزی، مانند صفحات فولاد ضد زنگ، صفحات مس، صفحات آلومینیوم،صفحه گالوانیزه و غیره. شکاف v یک فرآیند کمکی برای شکل گیری خم کردن ورق است. در خط خم کردن که در آن ورق باید خم و شکل گرفته شود، از برشگرهای ویژه برای برش شکاف های V استفاده می شود.به طوری که مواد آسان به خم و شکل، و R خارج از زاویه خم می تواند به حداقل برسد، و سپس خم شده و با یک ماشین خم یا به صورت دستی شکل می گیرد،پردازش با این روش تکمیل می شود و الزامات ظاهر محصول را برآورده می کند.عمق، عرض و زاویه شکاف V را می توان با سرعت تغذیه و شکل ابزار برش در طول ماشین آلات تضمین کرد.
| نه، نه | نام | پارامتر | واحد | |
| 1 | حداکثر عرض ورق فلزی | 1500 | mm | |
| 2 | حداکثر طول ورق فلزی | 5000 | mm | |
| 3 | حداکثر ضخامت ((فولاد ضد زنگ) | 5 | mm | |
| 4 | حداقل ضخامت ورق فلزی | 0.4 | mm | |
| 5 | حداقل فاصله V از لبه | 8 | mm | |
| 6 | حداکثر سرعت برش محور X | 120 | m/min | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | m/min | |
| 8 | حداکثر فاصله محور Y | 1250 | mm | |
| 9 | وضوح در محور Y | 0.001 | mm | |
| 10 | دقت موقعیت مجدد | ±0.01 | mm | |
| 11 | وضوح در محور z | 0.001 | mm | |
| 12 | دقت موقعیت مجدد | ±0.01 | mm | |
| 13 | قدرت موتور | محور X1،X2 | 5.0 | kW |
| محور Y1,Y2,Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 6900 | mm |
| عرض | 2350 | |||
| ارتفاع | 1550 | |||
