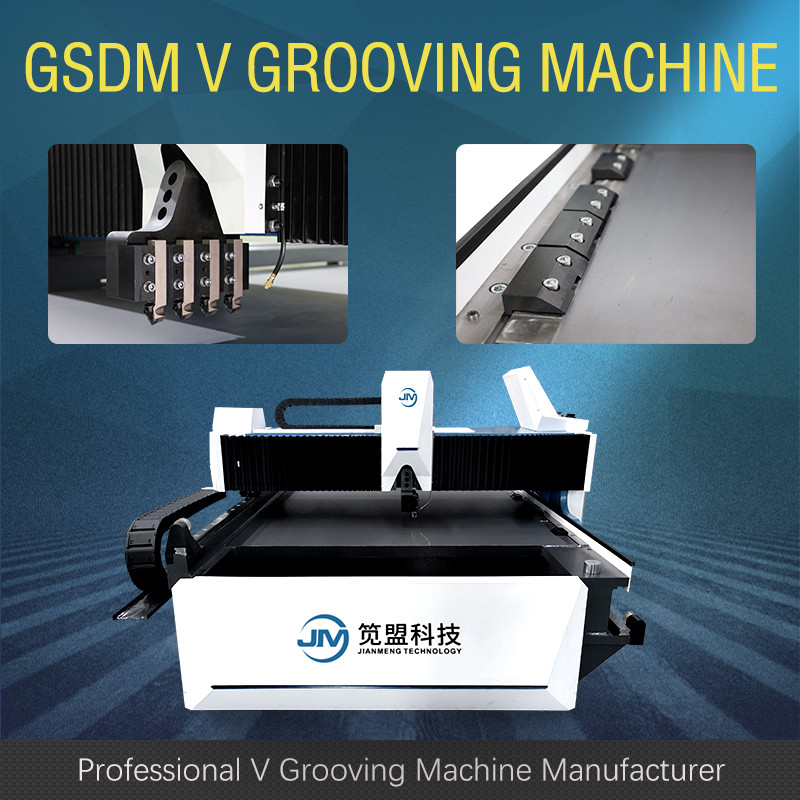

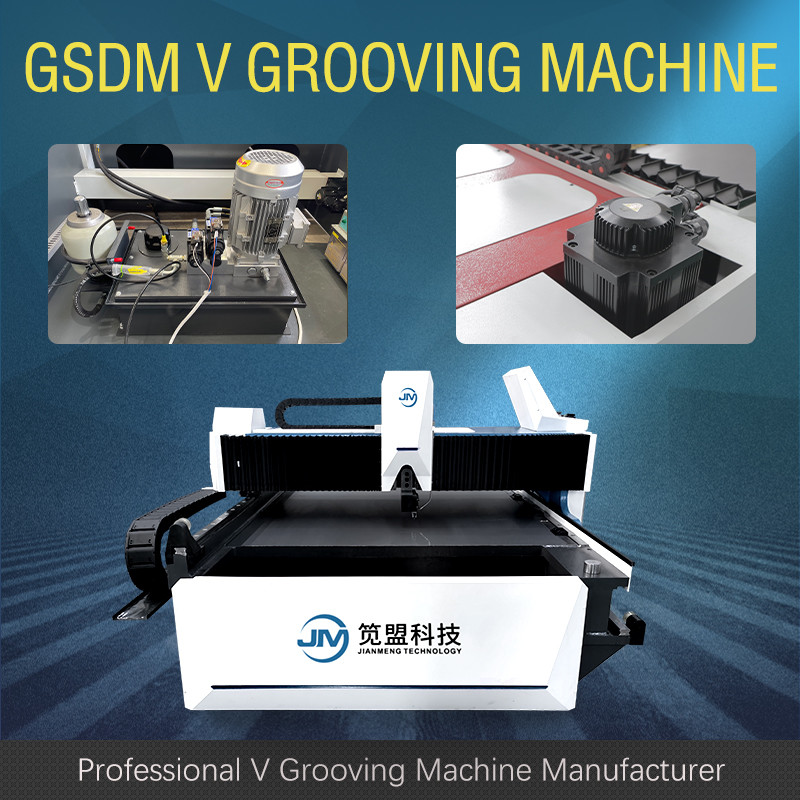

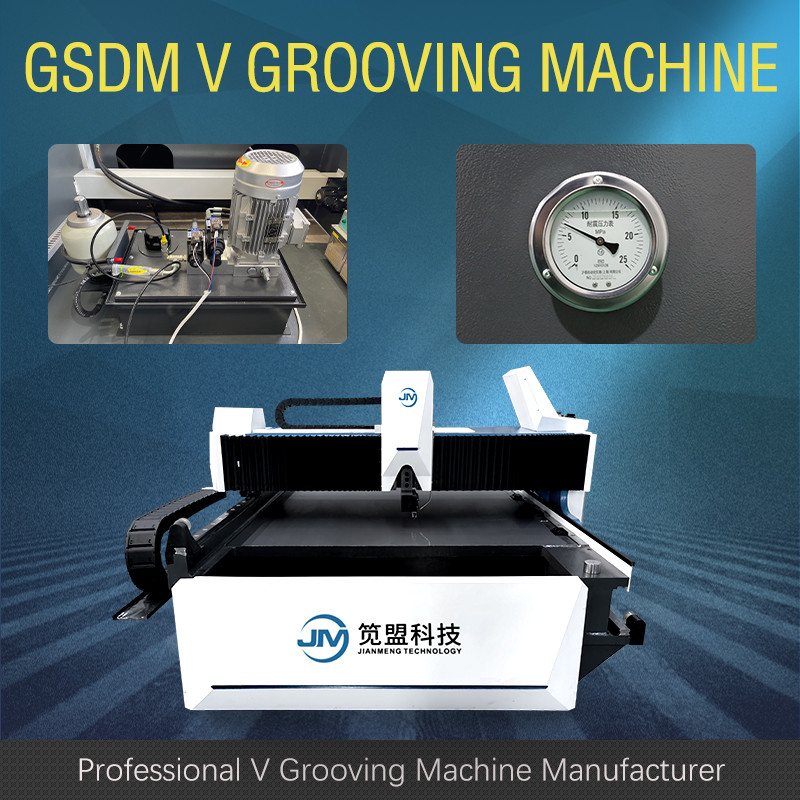

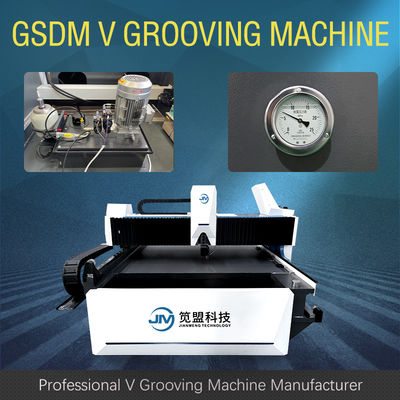

دستگاه برش فلز CNC هیدرولیک سنگین برای ساخت قطعات آسانسور

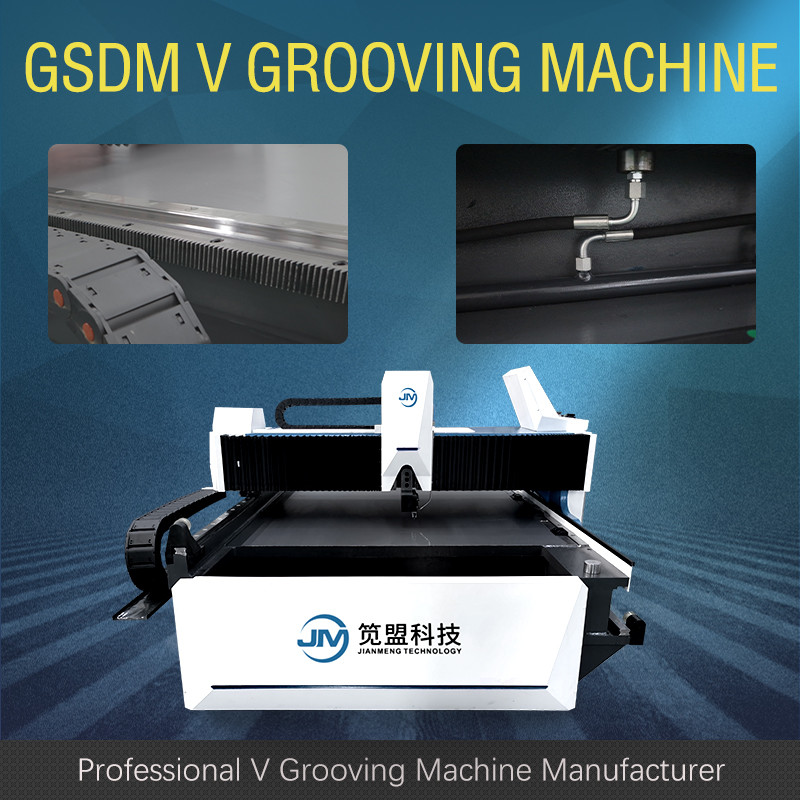

تیر متقاطع دستگاه شیار زنی GSDM v توسط دو مجموعه چرخ دنده های مارپیچ آسیاب، قفسه مارپیچ با دقت بالا و ریل راهنما هدایت می شود.سرعت حرکت را می توان با تبدیل فرکانس تنظیم کرد.ساختار ریل راهنما دوگانه تضمین می کند که فرآیند تغذیه تراشه نوع پرتو پایدار و کارآمد است.
| خیر | نام | پارامتر | واحد | |
| 1 | حداکثرعرض ورق فلزی | 1500 | میلی متر | |
| 2 | حداکثرطول ورق فلزی | 4000 | میلی متر | |
| 3 | حداکثرضخامت (فولاد ضد زنگ) | 5 | میلی متر | |
| 4 | حداقلضخامت ورق فلزی | 0.4 | میلی متر | |
| 5 | حداقل فاصله V از لبه | 8 | میلی متر | |
| 6 | حداکثرسرعت برش محور X | 120 | متر در دقیقه | |
| 7 | حداکثر سرعت بازگشت محور X | 120 | متر در دقیقه | |
| 8 | حداکثر فاصله محور Y | 1250 | میلی متر | |
| 9 | وضوح در محور Y | 0.001 | میلی متر | |
| 10 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 11 | وضوح در محور z | 0.001 | میلی متر | |
| 12 | دقت موقعیت یابی مکرر | 0.01 ± | میلی متر | |
| 13 | قدرت موتور | محور X1،X2 | 5.0 | کیلووات |
| محور Y1، Y2، Z | 1.0 | |||
| 14 | ابعاد کلی | طول | 5900 | میلی متر |
| عرض | 2350 | |||
| ارتفاع | 1550 | |||
